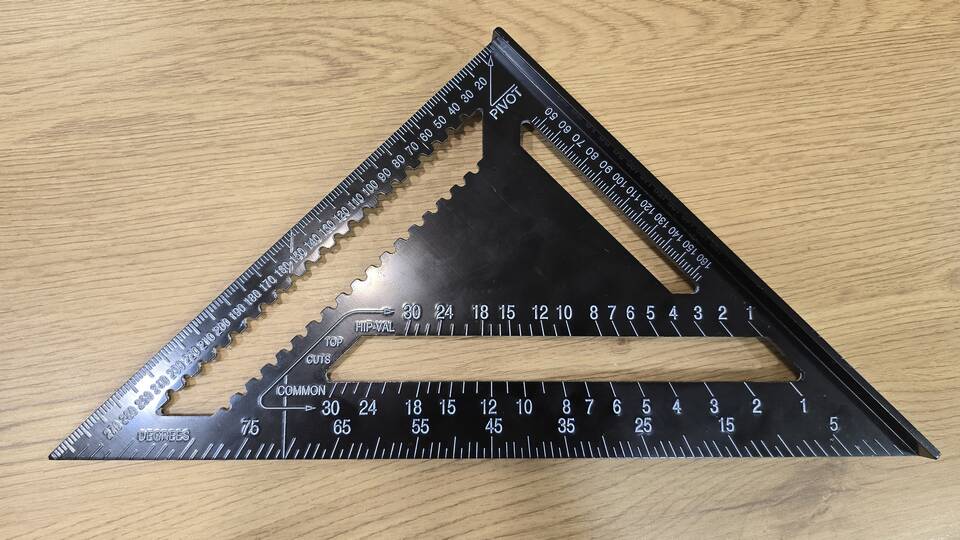

Угольник Свенсона (Swanson Speed Square) - это универсальный измерительный инструмент, используемый в строительстве и столярном деле. Он сочетает в себе функции угольника, транспортира, уровня и линейки.

Содержание

Основные функции угольника Свенсона

  • Измерение и построение углов
  • Разметка прямых линий
  • Определение углов наклона
  • Использование в качестве направляющей для пилы

Компоненты угольника Свенсона

ЭлементНазначение
ГипотенузаДлинная сторона с градусной шкалой
КатетыКороткие стороны под прямым углом
ПазыДля фиксации карандаша при разметке
ОтверстияДля крепления и дополнительных измерений

Как пользоваться угольником Свенсона

1. Разметка прямых углов

  1. Приложите один катет к краю доски
  2. Проведите линию вдоль второго катета
  3. Для проверки угла убедитесь в плотном прилегании

2. Измерение и построение углов

  1. Найдите нужный угол на гипотенузе
  2. Совместите выбранную отметку с краем материала
  3. Проведите линию вдоль катета

3. Использование в качестве направляющей для пилы

  • Закрепите угольник на заготовке струбциной
  • Прижмите подошву пилы к катету угольника
  • Выполните рез, ведя пилу вдоль инструмента

Таблица распространенных углов

УголПрименение
90°Прямые соединения
45°Соединения под углом
30°Стропильные системы
60°Шестигранные конструкции

Дополнительные возможности

Определение угла наклона

  1. Приложите угольник к наклонной поверхности
  2. Подберите положение, при котором пузырек уровня показывает горизонталь
  3. Считайте угол по шкале на гипотенузе

Разметка параллельных линий

  • Используйте пазы для фиксации карандаша
  • Перемещайте угольник вдоль заготовки
  • Поддерживайте постоянное давление на карандаш

Советы по использованию

  • Проверяйте точность угольника перед важными работами
  • Храните инструмент в сухом месте
  • Очищайте от опилок после каждого использования
  • Для точных работ используйте острый карандаш

Техника безопасности

  • Не используйте поврежденный угольник
  • Надежно фиксируйте инструмент при работе с пилой
  • Следите за положением пальцев при разметке

Важно

Для профессиональных работ рекомендуется проверять точность угольника Свенсона не реже одного раза в месяц с помощью эталонных угловых мер.
